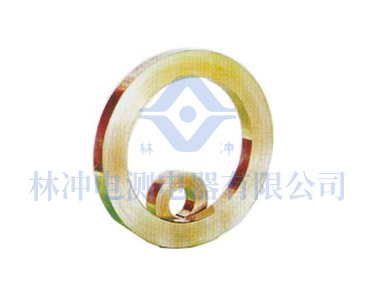

坡莫合金高矩形比合金铁芯

坡莫合金高矩形比合金铁芯

  • 所属分类:坡莫合金卷绕磁芯
  • 浏览次数:
  • 发布日期:2019-12-25 08:10:04
  • 产品概述
  • 性能特点
  • 技术参数


   制造该类铁芯使用的主要合金是1J51(含Ni50%Fe50%)1J51合金与1J50合金主要区别在于1J51合金的成品压下率大于95%,因此,除了具有较高的饱和磁感应强度Bs≥15000Gs外,还具有极高的矩形比Br/Bm≥0.9-0.97、并且大磁导率um也较1J50合金高,可达60000-80000。详见表。
    此类铁芯Z适宜作饱和电抗器、双极性脉冲变压器、电源变压器等。当然代替1J50合金使用也是可以的。1J34(含Ni34%、Co29%、Mo3%)1J67(Ni65%、Mo2%余Fe)也都具有较高大磁导率um:100000-200000和大于0.9的矩形比。但是由于该类合金铁芯制造工艺较难较复杂,价格也较昂贵,因此不建议多用。

牌号
级别
带材厚度mm
Z大磁导率Gs/Oe
矫顽力Oe
矩形比Br/Bm
饱和磁感应强度Bs/(Gs)
不小于
不大于
不小于
1J51YB/T5251-930.05500000.20.95
15000
0.1600000.180.95
企标0.0550000
0.95
0.160000
0.95

    注:上表中的YB/T5251-93是在直流状态下测得磁性能,企标磁性能是根据用户的实际使用需求,在交流50Hz下测的交流磁性能。
