坡莫合金铁芯

所属分类：坡莫合金跑道型铁芯
浏览次数：次
发布日期：2019-12-25 08:10:04

我要询价

产品概述
性能特点
技术参数


金属软磁铁芯主要用于电能传输、能量变换、能量计测、

人电保护等方面。如：在电力系统中使用的各种类型的不同级别的电流互感器、电压互感器、保安器等；又如：在自动控制系统中使用的饱和电抗器、磁放大器、输入变压器、脉冲变压器、电流传感器等。应用颇为广泛。

1、高初导磁合金铁芯

制造该类铁芯使用的主要合金是：IJ79（含Ni79%、Mo4%余Fe）初始磁导率u0：30000-50000、大磁导率um：150000-220000，矫顽力Hc：0.015-0.05Oe饱和磁感应强度。Bs大于7500Gs，1J85（含Ni80%、Mo5%余Fe）初始磁导率50000-80000，大磁导率um：150000-250000，矫顽力Hc：0.015-0.05Oe，饱和磁感应强度Bs：6500Gs。

牌号	级别	带材厚度mm	在0.001磁场磁导率uo	大磁导率um	矫顽力Hc	饱和磁感应强度Bs
			Gs/Oe	Gs/Oe	Oe	Gs
			不小于		不大于	不小于
1J79	YB/T5251-93	0.05	20000	150000	0.03	7500
		0.1	22000	200000	0.02
		0.2	24000	220000	0.015
	企标	0.05	20000	110000
		0.1	22000	140000
		0.2	24000	145000
		0.2	24000	145000

注：上表中的YB/T5251-93性能是在直流状态测得数据，企标性能是根据用户的实际使用需求，在交流50Hz下测得的数据。

以下图片均可点击放大

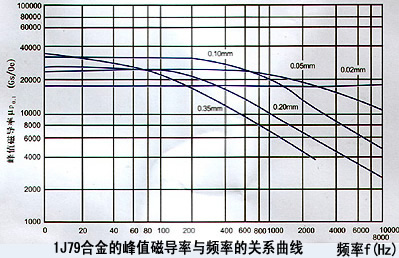

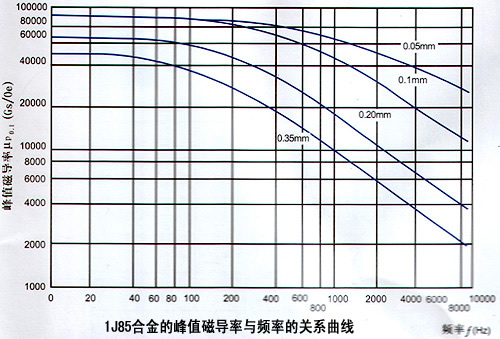

1J79合金的峰值磁导率与频率的关系曲线	1J85合金的峰值磁导率与频率的关系曲线

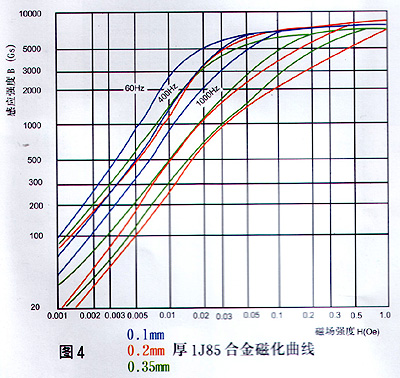

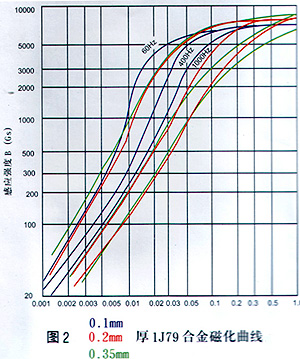

0.1mm 0.2mm 0.35mm 厚1J79合金磁化曲线	0.1mm 0.2mm 0.35mm 厚1J85合金磁化曲线

注：上表中的YB/T5251-93是在直流状态下测得磁性能，企标磁性能是根据用户的实际使用需求，在交流50Hz下测的交流磁性能。

牌号	级别	带材厚度mm	在0.001磁场磁导率uo	大磁导率um	矫顽力Hc	饱和磁感应强度Bs
			Gs/Oe	Gs/Oe	Gs	Gs
			不小于	不大于	不小于	不小于
1J85	1J85 YB/T5251-93	0.05	20000	150000	0.02	6500
		0.1	70000	180000	0.015
		0.2	80000	220000	0.01
		0.3	80000	250000	0.009
	企标	0.05	60000	110000
		0.1	80000	150000
		0.2	80000	150000
		0.3	70000	140000
		0.3	70000	140000
